공압용 튜브

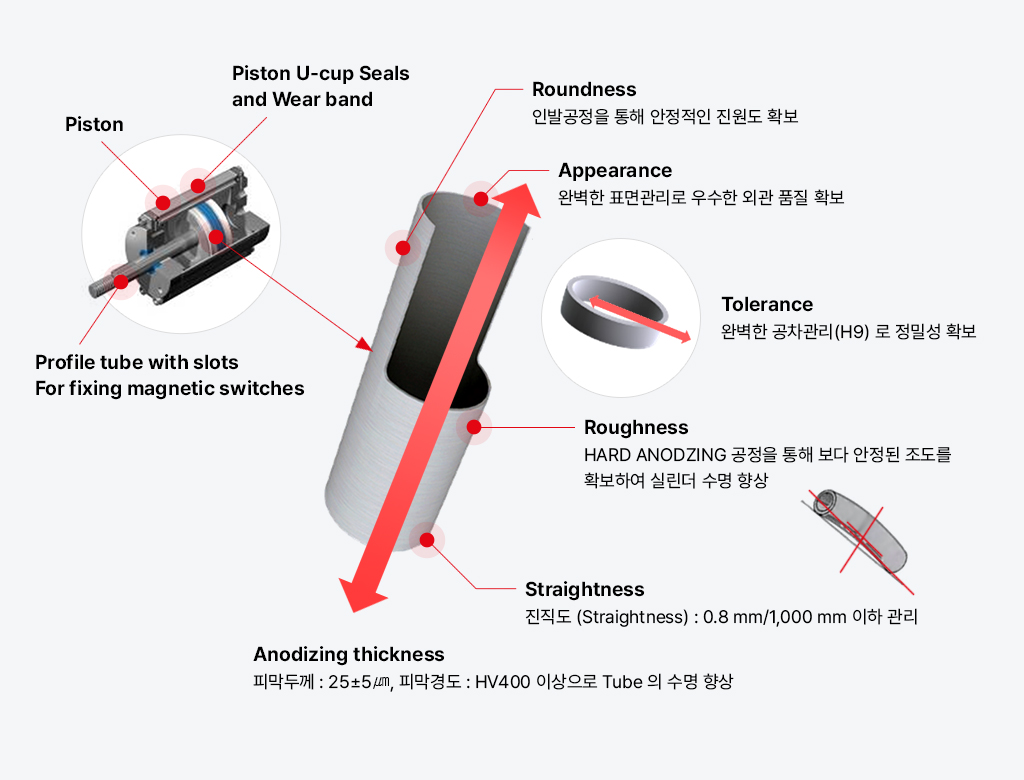

공압용 튜브 이미지

대영금속 알루미늄 튜브 시리즈

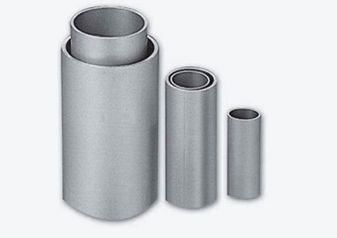

  • Round Tube 이미지
    Round Tube

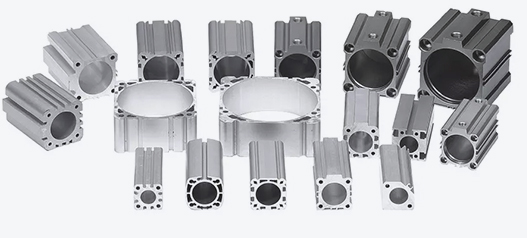

  • Profile Tube 이미지
    Profile Tube

공압용 튜브

1. AL Round Tube (Grade H9, H10)
내경
Inside
Diameter		 외경
Outside
Diameter		 생산길이
Length		 내경공차
I.D		 외경공차
O.D		 진원도
Roundness		 표면거칠기(조도)
10점평균거칠기(Rzj) 산술평균거칠기(Ra)
20 25, 26, 27 2,050 ~ 3,050 -0 ~ +0.052 ±0.10 ≤0.04 Rzj5.0 Ra0.8
25 30, 31 2,050 ~ 3,050 -0 ~ +0.052 ±0.13 ≤0.04 Rzj5.0 Ra0.8
30 35, 36, 37 2,050 ~ 3,050 -0 ~ +0.052 ±0.13 ≤0.04 Rzj5.0 Ra0.8
32 36,37,38 2,050 ~ 3,050 -0~+0.062 ±0.13 ≤0.04 Rzj5.0 Ra0.8
40 44,45,47 2,050 ~ 3,050 -0~+0.062 ±0.13 ≤0.05 Rzj5.0 Ra0.8
50 54,55,56.4,58 2,050 ~ 3,050 -0~+0.062 ±0.15 ≤0.05 Rzj5.0 Ra0.8
63 68,69,71,72 2,050 ~ 3,050 -0~+0.074 ±0.15 ≤0.05 Rzj5.0 Ra0.8
70 77 2,050 ~ 3,050 -0~+0.074 ±0.15 ≤0.05 Rzj5.0 Ra0.8
80 84.4,87,88,89 2,050 ~ 3,050 -0~+0.074 ±0.20 ≤0.06 Rzj5.0 Ra0.8
100 106,107,108,110 2,050 ~ 3,050 -0~+0.087 ±0.20 ≤0.07 Rzj5.0 Ra0.8
125 134,135 2,050 ~ 3,050 -0~+0.160 ±0.25 ≤0.10 Rzj5.0 Ra0.8
140 150 2,050 ~ 3,050 -0~+0.160 ±0.28 ≤0.11 Rzj5.0 Ra0.8
150 160 2,050 ~ 3,050 -0~+0.160 ±0.28 ≤0.11 Rzj5.0 Ra0.8
160 170,171 2,050 ~ 3,050 -0~+0.160 ±0.30 ≤0.13 Rzj5.0 Ra0.8

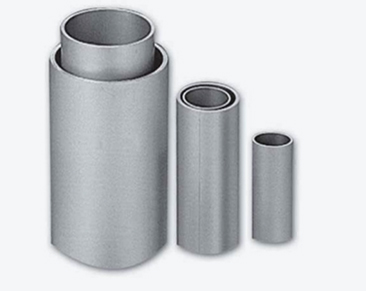

AL Round Tube (Grade H9, H10)

2. AL Profile Tube (Grade H11)
내경
Inside Diameter		 내경공차
I.D		 생산길이
Length		 직진도 공차
Straightness		 표면거칠기(조도)
Surface Roughness
32 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
40 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
50 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
63 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
80 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0
100 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0

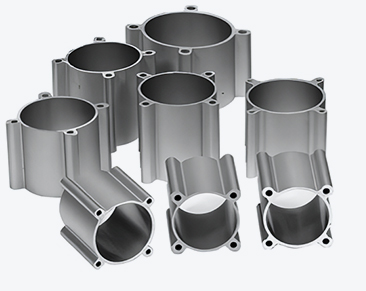

AL Profile Tube (Grade H11)

3. AL Compact Tube (Grade H11)
내경
Inside Diameter		 내경공차
I.D		 생산길이
Length		 직진도 공차
Straightness		 표면거칠기(조도)
Surface Roughness
32 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
40 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
50 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
63 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
80 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0
100 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0

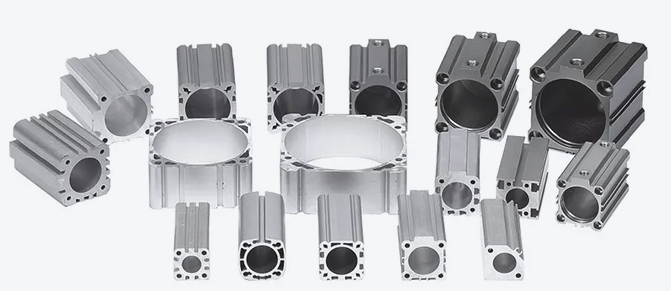

AL Compact Tube (Grade H11)
