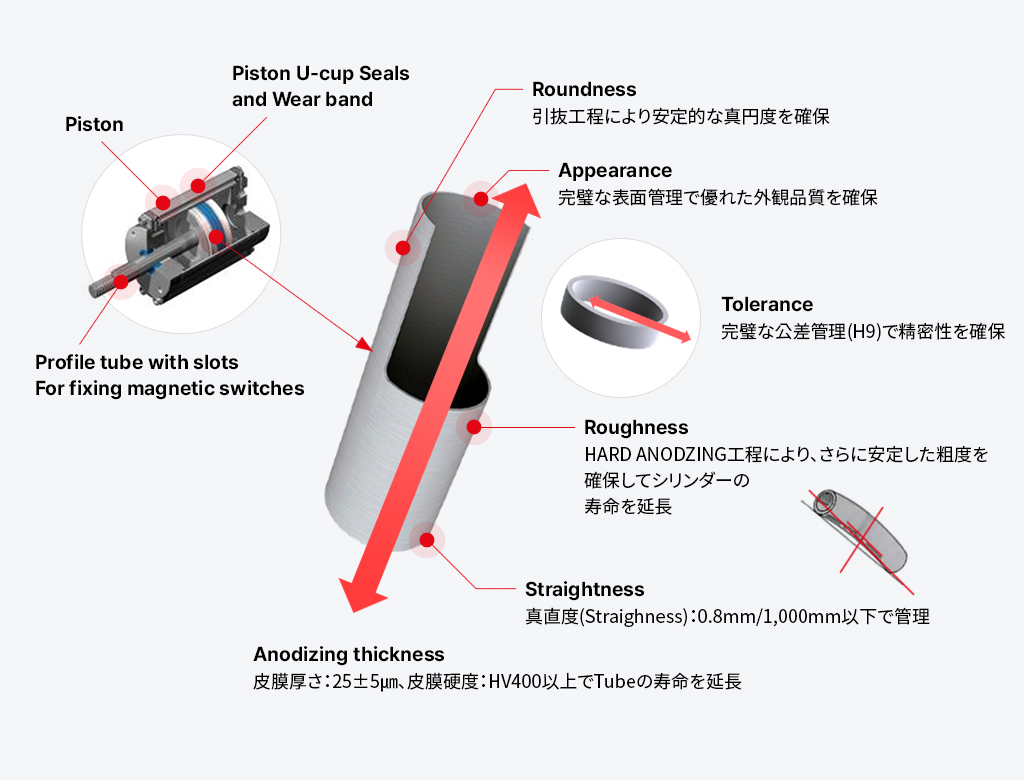

空圧用Tube

空圧用Tube

デヨン金属のアルミニウムTubeシリーズ

  • Round Tube 이미지
    Round Tube
  • Profile Tube 이미지
    Profile Tube

空圧用Tube

1. AL Round Tube (Grade H9, H10)
内径
Inside
Diameter		 外径
Outside
Diameter		 生産長さ
Length		 内径公差
I.D		 外径公差
O.D		 真円度
Roundness		 表面粗さ(粗度)
10点平均粗さ(Rzj) 算術平均粗さ(Ra)
20 25, 26, 27 2,050 ~ 3,050 -0 ~ +0.052 ±0.10 ≤ 0.04 Rzj5.0 Ra0.8
25 30, 31 2,050 ~ 3,050 -0 ~ +0.052 ±0.13 ≤ 0.04 Rzj5.0 Ra0.8
30 35, 36, 37 2,050 ~ 3,050 -0 ~ +0.052 ±0.13 ≤ 0.04 Rzj5.0 Ra0.8
32 36,37,38 2,050 ~ 3,050 -0~+0.062 ±0.13 ≤ 0.04 Rzj5.0 Ra0.8
40 44,45,47 2,050 ~ 3,050 -0~+0.062 ±0.13 ≤ 0.05 Rzj5.0 Ra0.8
50 54,55,56.4,58 2,050 ~ 3,050 -0~+0.062 ±0.15 ≤ 0.05 Rzj5.0 Ra0.8
63 68,69,71,72 2,050 ~ 3,050 -0~+0.074 ±0.15 ≤ 0.05 Rzj5.0 Ra0.8
70 77 2,050 ~ 3,050 -0~+0.074 ±0.15 ≤ 0.05 Rzj5.0 Ra0.8
80 84.4,87,88,89 2,050 ~ 3,050 -0~+0.074 ±0.20 ≤ 0.06 Rzj5.0 Ra0.8
100 106,107,108,110 2,050 ~ 3,050 -0~+0.087 ±0.20 ≤ 0.07 Rzj5.0 Ra0.8
125 134,135 2,050 ~ 3,050 -0~+0.160 ±0.25 ≤ 0.10 Rzj5.0 Ra0.8
140 150 2,050 ~ 3,050 -0~+0.160 ±0.28 ≤ 0.11 Rzj5.0 Ra0.8
150 160 2,050 ~ 3,050 -0~+0.160 ±0.28 ≤ 0.11 Rzj5.0 Ra0.8
160 170,171 2,050 ~ 3,050 -0~+0.160 ±0.30 ≤ 0.13 Rzj5.0 Ra0.8

AL Round Tube (Grade H9, H10)

2. AL Profile Tube (Grade H11)
内径
Inside Diameter		 内径公差
I.D		 生産長さ
Length		 真直度公差
Straightness		 表面粗さ(粗度)
Surface Roughness
32 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
40 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
50 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
63 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
80 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0
100 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0

AL Profile Tube (Grade H11)

3. AL Compact Tube (Grade H11)
内径
Inside Diameter		 内径公差
I.D		 生産長さ
Length		 真直度公差
Straightness		 表面粗さ(粗度)
Surface Roughness
32 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
40 -0 ~ +0.16 2,050 0.8/1,000mm Rzj5.0
50 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
63 -0 ~ +0.19 2,050 0.8/1,000mm Rzj5.0
80 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0
100 -0 ~ +0.22 2,050 0.8/1,000mm Rzj5.0

AL Compact Tube (Grade H11)
